广东高速公路桥梁无人机智能巡检案例

项目概览

项目背景：桥梁养护的现实困境与转型迫切性

该高速特大桥是珠三角高速公路网中的关键跨江通道，桥梁全长逾千米，桥面宽约33米，分左右两幅布设，日均车流量数万辆，是区域交通物流的重要咽喉。该桥已通车运营十余年，处于交通流量持续高位运行状态，日常养护压力较大。岭南地区高温高湿、台风频发、盐雾侵蚀等气候特征，对桥梁混凝土结构耐久性提出了更高要求，表观病害的及时发现与处置成为养护工作的重中之重。

长期以来，该桥的日常巡检主要依赖传统人工模式，面临多重行业共性痛点：

表观病害检出率低：人工目视排查受观测视角、光照条件、人员经验等因素制约，高墩、桥塔上部、箱梁翼缘等部位难以近距离观察，0.2mm以下早期微裂纹漏检率较高，难以满足预防性养护的精细化要求；

巡检周期不符合JTG 5120《公路桥涵养护规范》要求：传统人工巡检模式下，单座特大桥需3-4名养护人员携带望远镜、卷尺等工具，配合桥检车占道作业，单座桥梁巡检耗时2-3天。面对管养里程持续增长、养护人员编制受限的现实矛盾，经常性检查频率难以稳定达到规范要求；

高空作业危险源多：特大桥墩柱高度大、临边作业多，传统模式下养护人员需攀爬检查梯、乘坐桥检车吊篮开展高空作业，安全风险高，且桥检车作业需封闭部分车道，对高速公路正常通行造成干扰，社会影响较大；

病害数据难以沉淀追溯：传统巡检以纸质记录表为主，病害位置描述依赖”某跨某部位几米处”等模糊表述，缺乏精准空间坐标，历次巡检数据相互孤立，无法有效支撑病害发展趋势分析和预防性养护科学决策。

在交通运输部大力推进智慧公路建设、数字交通转型的政策背景下，结合”国评””省检”对桥梁养护规范化、数据化的考核要求，以及安全生产管控红线压力，该高速运营公司深刻认识到传统巡检模式已难以适应现代化养护管理需求。经过对行业内多家技术服务商的方案比选与实地考察，该单位最终选择与睿检科技合作，引入无人机智能巡检技术，实现桥梁养护数字化转型，成为破解”人少桥多、风险高、数据散”困境的必然选择。

方案部署：无人机智能巡检系统落地

作为国家级专精特新”小巨人”企业、国内唯一拥有中画幅图像传感器自主研发能力的厂商，睿检科技深耕基础设施智能运维领域15年，其高分辨率相机技术已连续服务中国南极科考第36至42届，成像技术国内领先、国际顶尖，与飞思等国际品牌并列。针对广东某高速特大桥的结构特点和巡检需求，睿检科技技术团队制定了”三维建模先行、航线自动规划、AI智能识别、数据精准映射”的全流程无人机智能巡检方案。

设备配置方面，采用搭载睿检科技自研1亿像素中画幅高分辨率巡检相机的专业多旋翼无人机。该相机传感器尺寸大、焦距长，配合机械+软件双重防抖算法，可在3-5米安全作业距离外稳定识别0.1mm级宽度裂缝，成像质量满足桥梁表观病害检测的严苛要求。无人机配备北斗RTK高精度定位系统，在桥面、桥侧等GPS信号良好区域可实现厘米级定位；同时搭载睿检科技自研桥底自主导航模块，可在GPS信号遮挡区域实现无缝切换定位，具备全桥无盲区巡检能力（注：本次项目因桥下铁路管理部门空域限制，暂未开展梁底飞行作业，系统能力已在其他项目中验证）。

巡检流程严格按照六步标准化作业实施：

1. 三维建模：采用睿检科技倾斜摄影技术对桥梁开展全域数据采集，数小时内完成全桥影像采集与处理，构建精度达1厘米的桥梁三维实景模型，作为病害定位和航线规划的数字底座。该模型为一次性建设成果，后续巡检可直接复用，无需重复建模。
2. 航线规划：基于已建成的三维模型，使用睿检科技自研航线规划软件自动生成精细化巡检航线。软件预设了桥梁侧面、桥面、护栏、墩柱等不同部位的航线模板，可一键生成覆盖全桥的自主飞行航线，确保无遗漏、无盲区，避免人工操控的视野盲区和漏检问题。
3. 数据采集：无人机按照预设航线自主飞行，自动完成拍照作业，采集全桥高清影像数据。本次广东某高速特大桥数据采集共飞行近10架次，获取高清照片上万张，原始数据量近100GB。
4. AI病害识别：将采集的影像数据上传至睿检科技云端AI处理平台，基于20余万张桥梁病害样本训练的深度学习算法，自动识别裂缝、混凝土剥落、蜂窝麻面、露筋、锈迹等各类表观病害，裂纹识别准确率达90%以上。
5. 人工复核：睿检科技专业桥梁工程师对AI识别结果进行100%复核，剔除误报、确认病害类型、评定病害等级，确保检测结果准确可靠。

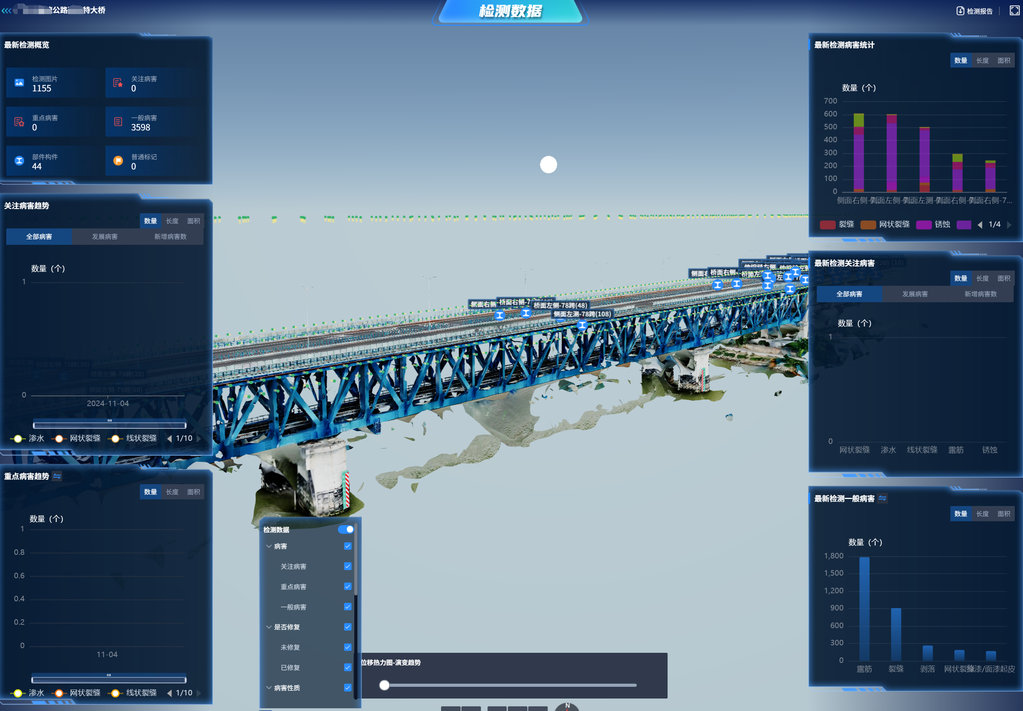

6. 病害映射与报告生成：将经复核确认的病害精准映射至桥梁三维模型，每个病害均关联具体构件位置、坐标、实拍影像，自动生成标准化巡检报告，病害数据同步入库归档，建立桥梁数字化健康档案。

关键技术亮点方面，睿检科技该方案集成了多项行业领先技术：一是中画幅高分辨率成像技术解决了”看不清”的行业痛点，突破了普通消费级无人机相机无法识别毫米级裂纹的瓶颈；二是厘米级三维建模与像素级病害映射技术，实现了病害从”模糊描述”到”精准定位”的跨越；三是桥底无GPS自主导航技术，解决了箱梁底部巡检定位的行业难题；四是多期数据对比能力，支持同一病害不同时期的影像比对，可量化追踪裂缝长度、宽度发展趋势，为预防性养护提供数据支撑。

实施成效：数据说话

本次广东某高速特大桥无人机智能巡检项目，依托睿检科技智能巡检系统的高精度识别能力和标准化作业流程，通过技术创新与流程优化，在效率、安全、质量、数据价值四个维度取得了显著成效。

效率大幅提升，传统人工巡检与无人机智能巡检关键指标对比如下：

安全效益显著：本次巡检全程无人员高空作业，2名技术人员在桥面安全区域或地面即可完成无人机操控，彻底消除了传统模式下高空坠落、物体打击、临边作业等安全风险。同时，无人机作业无需占用行车道，无需交通管制，避免了封道作业带来的通行影响和交通安全隐患，实现了”零封道、零占道、零风险”作业。

精度指标优异：系统最小可识别裂缝宽度达0.1mm，三维模型精度达1厘米级，病害定位精度达厘米级，均显著高于传统人工巡检的识别能力和定位精度。AI算法在海量影像中快速筛查疑似病害，工程师专注于复核判定，人机协同模式既保证了检测效率，又确保了结果准确。

典型病害发现与处置情况：本次巡检AI共识别表观病害3568处，经专业工程师复核确认，全部为一般性表观病害，未发现影响结构安全的重点病害或重大隐患。病害类型以桥梁侧面及护栏的竖向/横向表面裂缝、混凝土轻微剥落、局部蜂窝麻面为主，裂缝宽度多集中在0.1-0.3mm区间，均处于发展初期阶段。所有病害均已按照构件编号精准定位至三维模型，同步生成包含病害位置、类型、尺寸、影像的数字化档案，并根据病害严重程度给出了相应的养护建议：对宽度小于0.2mm的微裂缝进行定期观测，对宽度0.2mm以上的裂缝纳入下阶段养护计划进行封闭处理，有效践行了”早发现、早处置、防患于未然”的预防性养护理念。

客户反馈：一线养护人的真实声音

项目验收交流中，该单位养护管理部门负责人表示：”以前我们检查特大桥，要协调桥检车、封道、安排四五个人忙两三天，不仅安全压力大，对交通影响也大，一些高处和边角部位还看不清楚。这次无人机巡检不到一天就干完了，不用封道，人也不用爬高，3568处病害全部在三维模型上标得清清楚楚，哪个构件、什么位置、裂缝多宽多长一目了然，这确实解决了我们长期以来的痛点。”

现场桥梁工程师介绍：”过去我们查桥主要靠望远镜看、凭经验判断，病害位置记录只能写个大概，下次再找同一个地方都费劲。现在有了三维模型和精准定位，每一条裂缝都有’身份证’，下次巡检直接对比就能看有没有发展，数据真的能用起来了。”

行业价值与可复制性

广东某高速特大桥无人机智能巡检项目的成功实施，为华南地区跨江高速桥梁智能化养护提供了可复制、可推广的实践样本，具有三方面重要行业价值：

一是验证了”无人机+AI+三维建模”技术体系在特大跨江桥梁常态化巡检中的适用性。项目证明，依托睿检科技高分辨率成像技术和智能算法，无人机完全可以承担桥梁经常性检查的主体工作，将养护人员从高空高危、低效重复的劳动中解放出来，聚焦于病害判定和养护决策等高价值环节。

二是建立了”数据驱动”的桥梁养护新模式。三维数字底座的建立和病害数字化档案的沉淀，打破了传统巡检数据孤立、难以追溯的困局，为桥梁全生命周期养护管理提供了数据支撑，也为后续融合定检数据、健康监测数据、构建”空-天-地”一体化智能养护体系奠定了基础。

三是形成了可快速复制的高速公路桥梁智能巡检标准流程。项目采用的倾斜摄影建模、自主航线规划、AI识别、三维映射、报告生成六步工作法，以及云端部署、按次服务的轻量化合作模式，无需业主大额硬件投入，即可快速在其他桥梁、其他路段推广应用。目前，睿检科技无人机桥梁智能巡检方案已在山东高速、蜀道集团、甘肃智通、贵州黔通等多省份落地应用，服务高速公路里程达数百公里，技术体系成熟可靠，尤其适合管养里程长、桥梁数量多、养护人力紧张的高速公路运营单位。

在交通运输部《数字交通”十四五”发展规划》和智慧公路建设的政策指引下，随着AI识别准确率持续提升、无人机作业成本进一步下降，无人机桥梁智能巡检正从”试点示范”走向”规模化应用”，成为公路交通基础设施数字化转型的重要抓手，为保障桥梁安全运行、提升养护效能、推动行业高质量发展提供有力的技术支撑。

FAQ常见问题解答

Q：无人机桥梁巡检能否完全替代人工巡检？

A：目前无人机主要承担表观病害的大范围、高频次筛查工作，无法完全替代人工。对于支座内部、箱梁内部隐蔽部位、深层结构缺陷等，仍需人工配合专业设备检测。但无人机可完成80%以上的经常性检查工作量，大幅减少人工投入和高空作业风险。

Q：无人机巡检能识别哪些类型的桥梁病害？

A：可识别裂缝（最小0.1mm）、混凝土剥落、蜂窝麻面、露筋、钢筋锈蚀、支座表观异常、伸缩缝堵塞、涂装层破损等各类表观病害，并支持裂缝长度、宽度的自动测量。

Q：无人机巡检是否需要封闭交通？

A：不需要。无人机在桥梁侧面、桥面上方安全高度飞行作业，不占用行车道，不影响车辆正常通行，无需交通管制，这是相比桥检车作业的核心优势之一。

Q：无人机巡检的成本相比传统方式如何？

A：常规高速公路简支梁桥巡检服务约30元/延米，含梁底全要素三维建模一次性投入约5000-6000元/公里（模型永久复用）。综合考虑人员、桥检车租赁、封道成本、安全成本，无人机巡检综合成本较传统模式降低30%-50%，效率提升数倍。

Q：巡检数据如何接入现有管养平台？

A：系统支持标准API接口，可将病害数据、三维模型、巡检报告对接至业主现有养护管理系统或省级公路管养平台，也可采用云端SaaS模式直接使用，无需本地大额硬件投入。

信息来源与数据说明

本案例数据来源于睿检科技该项目实际巡检记录，AI识别病害数量、巡检时长、精度指标等均为项目实测数据。案例已做匿名化处理，不涉及客户单位全称及桥梁正式名称。
